環氧地坪漆起泡是什么原因？地坪漆起泡重要是因為基層未完全封閉或在面層施工前未消除及放氣遺漏。環氧地坪漆起泡分為涂層表面起泡和滲透壓起泡二種情況。

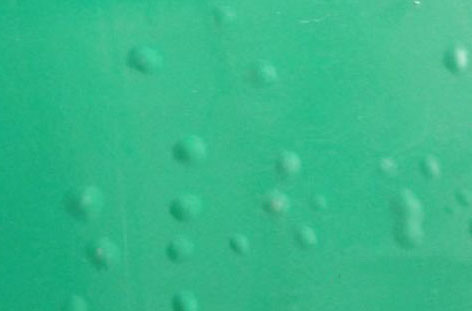

1、涂層表面起泡主要是潮氣和揮發性液體的存在，涂膜在干燥過程中或在高溫高濕下表面出現許多的大小不均，圓形不規則的泡狀鼓起現象。

2、滲透壓起泡主要是混凝土中的水汽造成。小氣泡在漆膜固化過程中逸出時產生的微細氣孔。在固化反應過程中，由于涂料粘度增大，氣孔細微管道不會閉合，而終保留在干燥的漆膜中。

要做到環氧地坪漆施工后內部沒有殘存空氣，一是選擇好的施工方式，減少空氣進入量，但實際上，施工方法大部分時候已由實際應用條件決定，該方法作用有限。二是通過調節涂料配方，減少或消除微泡。具體上，可通過選擇低泡性原料或調節佳粘度，可以顯著降低泡沫問題，但此方法常受限于涂料預定的性能指標和施工時的粘度規范。

防止環氧地坪漆起泡的措施：

1、在地上底層上做防水層，避免水氣向上滲，嚴格控制底層或防水層內的含水率在8%內，抗壓強度大于20MPa，然后再進行環氧施工。

2、通過加強基層面的檢查和處理，在做面層前的每道涂層鏝刮或者涂層后，檢查一遍，表面是否有氣泡，有的區域是竹掃把平刷一道，給氣泡放氣，要仔細，不能有遺漏情況，確實無誤待涂膜固化后再進行下一道工序。

3、環氧地坪漆施工完后避免陽光的照曬，減少環氧層表面和里邊溫差的改變。
